介绍

模板匹配是一种基础技术,对于从对象识别和监视到医学成像和自动检查系统的众多应用至关重要。本文深入研究了模板匹配的复杂性,探讨了其方法、应用、挑战以及影响其在计算机视觉领域发展的进步。


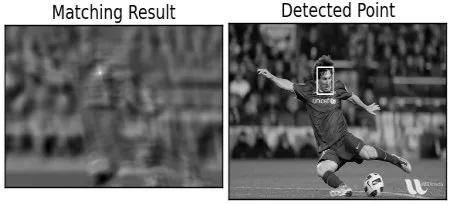

7


背景

模板匹配是计算机视觉中的一种技术,用于在较大的图像(搜索图像)中找到子图像(模板)。这种方法尤其适用于物体检测和识别任务。模板匹配的基本思想是将模板图像与搜索图像进行比较,找出与模板最匹配的区域。


这一过程包括在搜索图像上滑动模板图像(通常是逐像素滑动),并计算每个位置的相似度。有几种方法可用于计算相似度,包括:


  • 交叉相关: 衡量模板与搜索图像的相似程度。数值越大,表示匹配度越高。
  • 平方差异: 测量模板与搜索图像之间差异的平方。数值越小匹配度越高。
  • 归一化交叉相关: 与交叉相关类似,但已归一化,以考虑光照和对比度的变化。
  • 相关系数: 一种统计测量方法,用于计算模板与搜索图像之间的相关性,并考虑平均值和方差。


一旦计算出整个搜索图像的相似度,相似度得分最高(或最低,视方法而定)的位置将被视为匹配位置。该位置表示在搜索图像中找到模板的位置。


模板匹配被广泛应用于机器视觉、医疗成像、视频监控和物体跟踪等多个领域。然而,它也有局限性,尤其是在处理搜索图像中模板的尺度和旋转变化、遮挡和非刚性变形方面。为了克服这些限制,通常会采用先进的技术和算法,如基于特征的匹配和机器学习方法。


了解模板匹配

模板匹配是一种用于识别大图像中较小图像(称为模板)位置的技术。它的工作原理是将模板与大图像的不同区域进行比较,以找到最佳匹配。其核心目标是确定图像中与模板最相似的部分,为物体检测和识别任务提供了一种简单而强大的工具。


方法

模板匹配过程包括在搜索图像上滑动模板图像,计算每个位置的相似度。可以使用多种指标来评估这种相似性,包括交叉相关、平方差、归一化交叉相关和相关系数。这些方法中的每一种都提供了一种独特的方法来量化模板和搜索图像区域之间的匹配程度,方法的选择通常取决于应用的具体要求和相关图像的特征。


  • 交叉相关可将相似度测量值最大化,表明在模板与搜索图像最匹配的地方相关度较高。
  • 平方差异最小化了测量值,通过突出模板和搜索图像之间的差异,较低的值表示匹配度更高。
  • 归一化交叉相关和相关系数提供了考虑光照、对比度和其他环境因素变化的机制,增强了匹配过程的稳健性。


应用与挑战

模板匹配已成功应用于多个领域。在工业自动化领域,它可以实现零件的精确对齐和检测。在安防和监控领域,它有助于识别不同视频帧中的物体或个人。医学成像通过在复杂图像中定位特定的解剖结构而受益于模板匹配。


然而,尽管模板匹配很有用,但它也面临着巨大的挑战。比例、旋转和透视的变化,以及遮挡和噪音的存在,都会严重影响其有效性。传统上,该技术很难应对非刚性变形和搜索图像中模板外观的变化,从而限制了其在动态环境中的适用性。


进步与未来方向

为了克服这些限制,计算机视觉研究在模板匹配的基本前提基础上引入了更复杂的方法。基于特征的匹配技术,如 SIFT(尺度不变特征变换)和 SURF(加速鲁棒特征),通过关注图像中的不变特征,提供了对尺度和旋转变化的鲁棒性。机器学习和深度学习方法为这一领域带来了进一步的变革,使人们能够开发出能够从数据中学习的模型,从而以更高的准确性和灵活性进行模板匹配,即使面对具有挑战性的变化也不例外。


此外,将模板匹配与跟踪算法相结合的努力还提高了视频分析任务的性能,在视频分析任务中,尽管物体的外观或环境发生了变化,但仍可在各帧中跟踪物体。模板匹配与其他计算机视觉技术(如光流和三维重建)的融合将继续扩大其适用性和有效性。


代码

创建模板匹配的完整 Python 示例涉及多个步骤,包括生成合成数据集、应用模板匹配技术、使用适当的指标评估结果,以及将结果可视化。让我们来分解一下整个过程:


第1步:生成合成数据集


为简单起见,我们将生成一个合成数据集,其中包括一张较大的图像(搜索图像)和一张较小的图像(模板)。模板将是搜索图像的一部分,确保搜索图像中的某处存在完全匹配的图像。


第2步:模板匹配


我们将使用 OpenCV(一个流行的 Python 计算机视觉库)进行模板匹配。OpenCV 提供了多种模板匹配方法,如 cv2.TM_CCOEFF、cv2.TM_CCOEFF_NORMED、cv2.TM_CCORR、cv2.TM_CCORR_NORMED、cv2.TM_SQDIFF 和 cv2.TM_SQDIFF_NORMED。


第3步:指标


要评估模板匹配的性能,我们可以使用匹配的位置。对于我们知道模板确切位置的合成数据,检测到的位置与实际位置的偏差可以作为衡量标准。


第4步:绘图


我们将绘制搜索图像、模板以及突出显示检测到的模板位置的搜索图像。


让我们用 Python 来实现这一点:


import cv2
import numpy as np
import matplotlib.pyplot as plt
# Step 1: Generate synthetic dataset
search_image = np.zeros((500, 500), dtype=np.uint8)
template = np.zeros((50, 50), dtype=np.uint8)
cv2.rectangle(search_image, (200, 200), (250, 250), 255, -1)
cv2.rectangle(template, (0, 0), (50, 50), 255, -1)
# Step 2: Template Matching
method = cv2.TM_CCOEFF_NORMED
res = cv2.matchTemplate(search_image, template, method)
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)
# Use the method's response to determine the top-left corner of the match
if method in [cv2.TM_SQDIFF, cv2.TM_SQDIFF_NORMED]:
    top_left = min_loc
else:
    top_left = max_loc
bottom_right = (top_left[0] + template.shape[1], top_left[1] + template.shape[0])
# Step 3: Metrics (In this simple example, we expect the match at (200, 200))
detected_location = top_left
actual_location = (200, 200)
deviation = np.sqrt((detected_location[0] - actual_location[0])**2 + (detected_location[1] - actual_location[1])**2)
print(f"Deviation from actual location: {deviation} pixels")
# Step 4: Plot results
plt.subplot(131), plt.imshow(search_image, cmap='gray'), plt.title('Search Image')
plt.subplot(132), plt.imshow(template, cmap='gray'), plt.title('Template')
plt.subplot(133), plt.imshow(search_image, cmap='gray'), plt.title('Detection')
plt.gca().add_patch(plt.Rectangle(top_left, template.shape[1], template.shape[0], edgecolor='r', facecolor='none'))
plt.show()

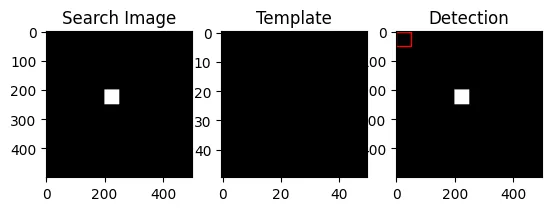

该代码使用合成数据集执行模板匹配,其中模板在搜索图像中完全匹配。cv2.matchTemplate 函数用于查找搜索图像中的模板,cv2.minMaxLoc 用于查找匹配得分最高的位置。使用 Matplotlib 可视化,显示搜索图像、模板和检测到的模板在搜索图像中的位置。


Deviation from actual location: 282.842712474619 pixels


8


请确保在 Python 环境中安装了 OpenCV 和 Matplotlib,以便运行此示例。你可以通过 pip 安装这些软件包:


pip install opencv-python-headless matplotlib


本例演示了模板匹配的基本原理,重点在于简单明了。在实际应用中,还需要考虑其他因素,如处理比例、旋转和遮挡的变化。


结论

模板匹配尽管简单,但仍是计算机视觉的基石,为在图像中定位图像提供了直接而直观的方法。随着该领域的发展,传统模板匹配与尖端计算技术的结合有望解决其局限性,并扩大其应用范围。


文章来源:https://medium.com/@evertongomede/template-matching-an-insight-into-computer-visions-fundamental-technique-cff9765cd64e
